盤片式過濾器（疊片過濾器）是針對解決老式水過濾器堵塞的缺xian進行的改變。鋼鐵企業普遍適用的老式自清洗過濾器，無論是金屬編織網濾芯，還是焊jie楔型網濾芯；也不論是單濾芯的還是多濾芯的結構，它們都存在一個共同的缺點：就是濾網容易堵塞。濾網堵塞后B須拆卸進行人工清洗濾網，所謂的自清洗功能已失去意義。TE別是遇到含油、懸浮物含量高、含纖維類雜質、結垢等因素的水質，或者過濾精度稍高，就更容易堵塞。堵塞的原因正是由于老式濾網不合理的結構造成的。老式自清洗過濾器的濾網大多是楔型焊jie網（或稱梯形截面焊jie網）、編織網等。這些濾網的過濾間隙固定不變的。而濾渣的直徑是隨機的，總會有與網孔相等的顆粒卡夾在網孔中。加之油污粘接、纖維纏繞、結垢等因素，時間一長濾網就被堵塞，造成大壓差，不能去除，直到堵塞造成死機。

　　針對固定間隙濾網的缺點，采用了新的技術方案，變間隙濾筒。濾筒的結構是：由很多片環形薄片疊合在一起，組成一個圓形過濾筒。每相鄰環形片之間的間隙是可變的。在過濾狀態，間隙變小，這樣能保證足夠的過濾精度。在反沖洗狀態，間隙變大，能將夾在間隙中的濾渣釋放，在反沖洗時很容易將濾渣沖洗掉。

　　優點

　　1.不堵塞。我們的產品從根本上解決了老式過濾器濾網堵塞的問題，免去了人工清洗濾網的煩惱。由于變間隙過濾芯在反沖洗時，片與片之間的間隙可以變大，這樣過濾狀態時卡夾在過濾片縫隙間的雜質雜物就會產生松動合脫落，然后在反沖壓力水的沖刷下很容易被反沖洗掉。甚至能使過濾芯，這樣就解決了固定間隙過濾芯的堵塞難題，擺脫了人工清洗濾芯的繁重勞動。

　　2.水質適應性強。我們的產品廣泛使用于高含油水、高懸浮物含量水、含纖維雜質、結垢、生物粘泥等水質。

　　3.具有連續供水功能，反沖洗時不停水,避免了無功泄水的缺xian。

　　4.過濾精度高，具有深du過濾的性質。我們產品的過濾精度可達50um,。另外過濾片的寬度為5-6mm，這就大大延長了lan截濁水雜質的路徑長度，因此具有深du過濾te性。

　　5.過濾及沖洗動作直觀。運轉是否正常一目了然。

　　6.自動控制功能。wan全自動控制，操作簡單。

　　7.方便設計和安裝。我們產品的進出水口標高有高進低出型和平進平出型兩種結構形式，方便設計和安裝。

　　8.質量好，運行成本低，使用壽命長。

　　產品te征

　　1、jin確過濾：可根據用水要求選擇不同精度的過濾盤，有20μ、50μ、100μ、130μ、200μ多種規格。

　　2、gao效反洗：高速和che底的反洗，只在20秒左右即可完成。

　　3、全自動運行，連續出水：在過濾器組套內，反洗過程輪流交替進行，工作、反洗狀態之間，自動切換，可連續出水。系統壓損小。

　　4、標準：標準模塊系統設計，用戶可按需取舍，靈活可變，互換性強。

　　5、非標準：可靈活利用邊角空間，因地制宜安裝，占地很少。

　　6、運行可靠維護簡單：幾乎不需日常維護，部件經工廠檢測和試運轉，不需專用工具，備品備件很少。

　　7、使用壽命長：高科技塑料過濾芯堅固、無磨損、無腐蝕，經多年工業實用驗證，過濾和反洗效果不會隨使用時間而變差。

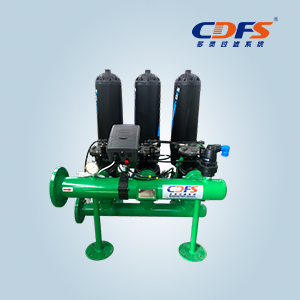

　　組合形式

　　若干個過濾單元并聯，形式多系列盤片式過濾器。

　　基本組合有RZ2-3～5（3～5個2"過濾頭）；RZ3-3～10(3～10個3"過濾頭)；RZ4-3～6(3～6個4"過濾頭)多種組合方式。

　　工作原理

　　工作狀態

　　過濾盤片在彈簧力和水力作用下被緊密地壓在一起。當含有雜質的水通過時雜質顆粒被截留。

　　反洗狀態

　　kong制器控制閥門改變水流方向。盤片被松開，位于盤片中的噴嘴沿切線噴射，使盤片旋轉，盤上截留的固體物被沖洗出去。

　　技術參數

　　工作壓力：1.6MPa

　　反洗壓力：0.15～0.6MPa

　　反洗時間:：5～20秒可調

　　反洗水用量：30～100升（單個過濾頭）

　　壓損：0.001～0.08MPa

　　工作溫度：10～150℃

　　pH：4.0～13

　　設備材質

　　過濾頭由增強聚酰胺塑料成形制造，防腐，可承受工作0.8Mpa。過濾盤材質為聚丙烯塑料EPDM密封，進出水及排水管為不銹鋼材質。

　　三通閥過濾單元

　　設計選型

　　每個過濾單元（3"或2"),針對不同的原水水質和不同的出水要求，其產水量也是不同的（參見參數表），一般把原水水質分為四類：

　　A、優良水質：城市自來水，從穩定的含水層抽取的井水；

　　B、一般水質：循環leng卻水，經沉淀處理過的地面水，經過you效沉淀和wan全生物處理過的排水；

　　C、較差水質：從水質很差的含水層抽取的地下水，經過you效沉淀，但未經過或經很少的生物處理的排水，有微生物大量繁殖的地面水。

　　D、很差水質：從很臟或富含鐵鎂的井中抽取的井水，受洪水影響且未經沉淀的地面水，未經沉淀淀及生物處理的排水。為保證過濾系統較好的工作狀態，D類水質需要進行預處理以提高一個等級。
